Hacer la planta de una vivienda no es solo un ejercicio de dibujo: sirve para ordenar ideas, medir con criterio, planificar una reforma y evitar compras o decisiones que luego no encajan. Cuando el plano está bien planteado, se vuelve una herramienta muy útil para redistribuir espacios, revisar instalaciones y entender mejor cómo se usa cada metro cuadrado.
Lo que conviene tener claro antes de empezar
- Primero hay que decidir si necesitas un croquis orientativo, un plano a escala o un plano técnico.
- Las medidas mandan: sin un buen levantamiento inicial, el dibujo pierde valor aunque se vea limpio.
- Para una vivienda, la escala 1:50 da más detalle y la 1:100 funciona mejor para una visión general.
- En España, el plano casero sirve para organización y reformas menores, pero no sustituye la documentación firmada cuando hay obra, legalización o trámites urbanísticos.
- La escala gráfica, las cotas y la orientación son tres elementos que yo no dejaría fuera.
Qué tipo de plano necesitas de verdad
Antes de dibujar nada, yo separaría tres niveles muy distintos. Un croquis te ayuda a pensar; un plano a escala te permite medir y comparar; un plano técnico entra ya en terreno profesional y suele ser necesario cuando hay que presentar documentación ante una administración, justificar una reforma importante o resolver una discrepancia formal.
| Tipo de plano | Para qué sirve | Cuándo basta | Limitación principal |
|---|---|---|---|
| Croquis a mano | Ordenar ideas y tomar decisiones rápidas | Distribución preliminar, muebles, primeras notas | No es fiable para medir con precisión |
| Plano a escala | Comparar espacios, comprobar medidas y probar opciones | Reformas ligeras, interiorismo, planificación doméstica | Depende de que las medidas estén bien tomadas |
| Plano técnico | Documentar con rigor para obra o trámite | Obra mayor, legalización, cambios relevantes | Suele requerir un profesional competente |
Si tu objetivo es reorganizar una cocina, mover muebles o estudiar una reforma sencilla, un plano a escala bien hecho suele ser suficiente. Si, en cambio, vas a tocar estructura, cambiar el uso de un espacio o presentar documentación formal, conviene pasar de la idea casera a la documentación técnica. Con esa base clara, el siguiente paso es medir bien, porque ahí se gana o se pierde casi todo.
Cómo tomar medidas sin equivocarte
Yo empiezo siempre por el perímetro y luego paso a cada estancia por separado. Eso reduce errores porque el dibujo no nace de una medida aislada, sino de un conjunto coherente. Para trabajar con tranquilidad, prepara cinta métrica, medidor láser si lo tienes, libreta, móvil para fotos y, si puedes, una segunda comprobación de las medidas más críticas.
- Mide el contorno exterior de la vivienda o, si no es posible, el perímetro interior de cada estancia.
- Anota el ancho y largo de cada habitación en centímetros, no “a ojo” ni redondeando demasiado.
- Registra el espesor de muros y tabiques, porque cambia la lectura real del espacio.
- Marca puertas y ventanas con su posición exacta desde una esquina de referencia.
- Señala elementos fijos como pilares, conductos, chimeneas, radiadores o escalones.
- Comprueba diagonales en estancias grandes para detectar si la habitación es realmente rectangular.
Un detalle que suele pasar desapercibido es la diferencia entre medir un hueco y medir un muro completo. Si vas a reformar, esa diferencia importa mucho: una cocina parece amplia en un croquis, pero pierde utilidad si el espesor de pared, la carpintería o el giro de una puerta no se han contado bien. Cuando tengas las medidas, ya puedes pasar al dibujo con una escala que no te obligue a improvisar.

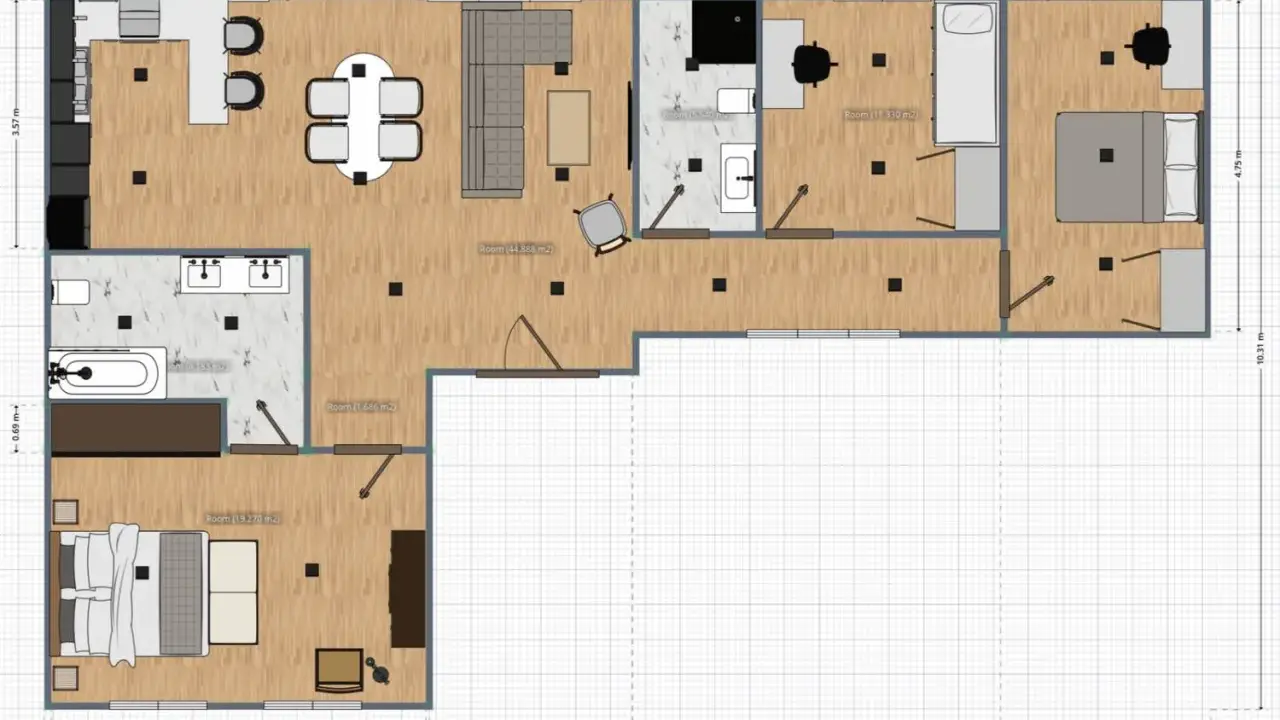

Cómo dibujarlo a escala y que siga siendo legible
Para una vivienda, yo suelo elegir 1:50 cuando quiero detalle y 1:100 cuando necesito una vista general clara. En 1:50, 1 cm en el papel equivale a 50 cm reales; en 1:100, 1 cm representa 1 metro. Esa diferencia parece pequeña, pero cambia por completo la legibilidad del plano.
Si el dibujo es para revisar distribución interior, la escala 1:50 permite leer mejor puertas, espesores y encuentros. Si quieres representar toda la casa en una sola hoja, la 1:100 suele resultar más cómoda. También conviene añadir una escala gráfica, que es la barra que te permite comprobar medidas aunque el archivo se imprima o se comparta con otro tamaño, y una cota, que es cada medida escrita sobre el plano.
| Escala | Cuándo usarla | Ventaja | Inconveniente |
|---|---|---|---|
| 1:50 | Reformas interiores, estancias con más detalle | Muy legible para puertas, muebles y espesores | La vivienda completa puede ocupar demasiado espacio |
| 1:100 | Plantas generales de viviendas medianas o grandes | Entra mejor en una sola hoja | Menos detalle en elementos pequeños |
Mi consejo práctico es no empezar por el mobiliario. Primero dibuja el perímetro, después los tabiques y solo al final añade sofá, mesa, cama o armarios. Así evitas ajustar la casa a los muebles cuando en realidad debería ocurrir al revés. Una vez que el plano se entiende y se puede medir, toca revisar qué normas y límites importan en España.
Qué normas y límites conviene revisar en España
En España, el plano doméstico útil para organizar una vivienda no tiene por qué ser un documento complejo, pero sí debe respetar ciertos criterios si va a servir para una reforma o para contrastar datos de la vivienda. El Código Técnico de la Edificación fija exigencias básicas de seguridad, salubridad, accesibilidad y ahorro de energía, así que no es solo una cuestión de dibujar bonito: si el proyecto afecta a la vivienda de forma relevante, esas condiciones entran en juego.
Además, el plano casero no sustituye la documentación técnica cuando hay obra de entidad, cambio de uso o trámites urbanísticos. Ahí cada ayuntamiento puede pedir requisitos concretos, y ahí es donde un arquitecto o aparejador deja de ser una opción y pasa a ser la vía correcta. Si además notas que la geometría de tu casa no coincide con lo que aparece en Catastro, tu dibujo puede servirte como apoyo, pero no arregla por sí solo una discrepancia administrativa.
| Situación | Qué suele bastar | Qué conviene comprobar |
|---|---|---|
| Reorganizar muebles o estancias sin tocar elementos estructurales | Plano a escala propio | Medidas, puertas, pasos y huecos |
| Reforma interior con tabiques o instalaciones | Plano acotado más revisión técnica | Normativa municipal y compatibilidad con el CTE |
| Obra mayor, legalización o cambio de uso | Documentación firmada por profesional | Proyecto, licencia y requisitos del ayuntamiento |
| Desajuste con Catastro o documentación previa | Levantamiento y contraste de datos | Procedimiento administrativo específico |
Yo lo resumiría así: un plano hecho en casa es perfecto para decidir mejor, pero no debe confundirse con un documento válido para todo. Esa frontera es importante, y también explica por qué la herramienta que uses puede ayudarte mucho o quedarse corta muy rápido.
Herramientas que de verdad facilitan el trabajo
No hace falta un equipo profesional para empezar, pero sí elegir bien. Una cinta métrica sigue siendo útil en espacios pequeños y para comprobar detalles; un medidor láser agiliza mucho el trabajo en estancias grandes; y una app de planos puede ayudarte a pasar el dibujo a limpio. Aun así, ninguna herramienta compensa unas medidas mal tomadas.
| Herramienta | Mejor uso | Ventaja | Límite |
|---|---|---|---|
| Cinta métrica | Habitaciones pequeñas y comprobaciones rápidas | Barata, fiable y siempre disponible | Más lenta en espacios amplios |
| Medidor láser | Perímetros largos y revisiones rápidas | Ahorra tiempo y mejora la precisión | Puede fallar con superficies complicadas o mal alineadas |
| Papel milimetrado | Croquis inicial y dibujo a escala manual | Muy claro para empezar desde cero | Requiere paciencia y orden |

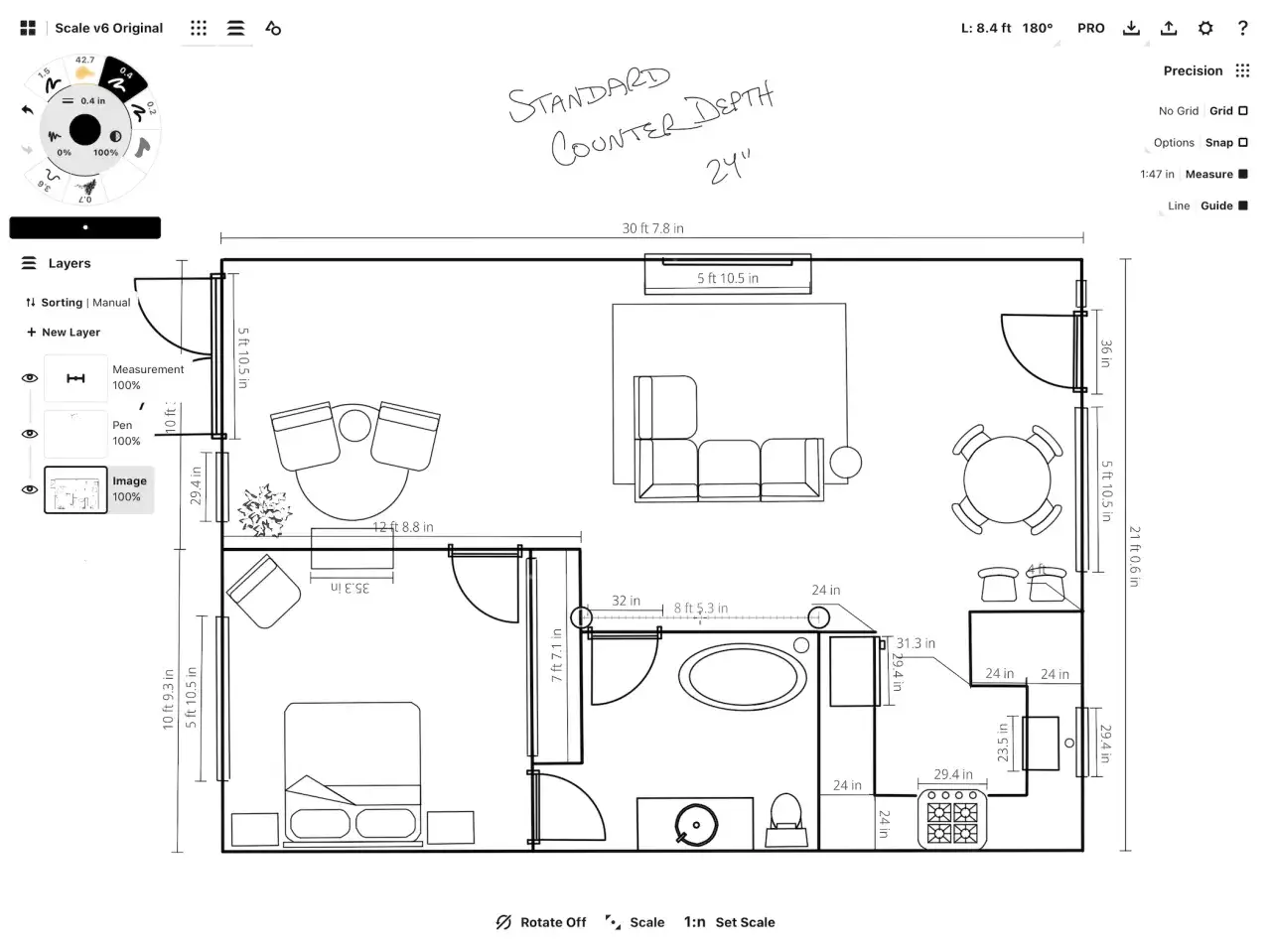

| App de planos | Paso a limpio y presentaciones más visuales | Permite editar, compartir y guardar versiones | Si la base está mal medida, la app no lo corrige |
Si yo tuviera que elegir una combinación equilibrada, usaría cinta o láser para medir, papel o tableta para el primer boceto y una app solo al final, cuando ya no voy a cambiar las cotas principales. Así evitas rehacer el trabajo dos veces. Y como suele ocurrir en cualquier reforma, el mayor problema no es la herramienta: son los errores repetidos que se cuelan sin darte cuenta.
Errores que arruinan un plano aunque el dibujo parezca correcto
Hay planos que se ven limpios, pero no sirven para tomar decisiones. Eso pasa cuando el dibujo está bonito y las medidas no están cerradas. Yo me fijo siempre en los mismos fallos, porque aparecen una y otra vez en viviendas reales.
- No dibujar el espesor de los muros y tabiques.
- Medir una estancia solo por una pared y asumir que las demás encajan igual.
- Olvidar el sentido de apertura de puertas y la posición exacta de las ventanas.
- Mezclar superficie construida y superficie útil sin aclararlo.
- No marcar elementos fijos que condicionan la distribución.
- Imprimir o compartir el plano sin escala gráfica.
- Olvidar la orientación, sobre todo si el plano se usará para aprovechar luz y ventilación.
Otro error muy frecuente es querer meter demasiada información de golpe. Para reformar una vivienda, a veces son más útiles dos planos sencillos y bien separados que uno solo cargado de muebles, instalaciones y notas. Uno puede mostrar la geometría; otro, la propuesta de uso. Esa separación mejora mucho la lectura y reduce confusiones. Con eso en mente, ya solo queda una idea práctica para sacar partido real al trabajo.
Un plano útil te ayuda a reformar mejor, gastar menos y pensar la casa con calma
Cuando una planta está bien hecha, deja de ser un dibujo y se convierte en una herramienta de decisión. Permite ver si conviene mover un tabique, cambiar el tamaño de una estancia, reorganizar el almacenaje o mejorar la entrada de luz. También ayuda a pensar la vivienda con criterios de sostenibilidad: ventilación cruzada, aislamiento, consumo energético y uso real de cada espacio.
Si quieres avanzar sin complicarte, yo haría tres versiones: una base con medidas, una segunda con distribución actual y una tercera con la propuesta de cambio. Ese método es simple, pero funciona muy bien porque separa lo que existe de lo que imaginas. Y, sobre todo, te obliga a contrastar si la idea que tienes en la cabeza encaja de verdad con la casa que tienes delante.
Al final, la mejor respuesta a cómo hacer un plano de tu casa es esta: medir con rigor, dibujar con una escala clara, respetar las normas que afecten a tu caso y usar el plano para decidir mejor antes de mover una sola pared.
