Una salida de humos mal planteada puede obligar a rehacer parte de la instalación, generar molestias a los vecinos o impedir la puesta en servicio de la caldera. La normativa española distingue entre edificios nuevos, viviendas unifamiliares y reformas en edificios existentes, además de fijar distancias concretas respecto a ventanas, balcones y zonas de paso.
La cubierta es la solución general y la fachada una excepción
- Edificios nuevos: la evacuación suele resolverse mediante un conducto que llegue a la cubierta.
- Salida por fachada: puede admitirse en viviendas unifamiliares y en ciertos edificios existentes con calderas estancas de gas.
- Potencia máxima: la excepción para aparatos estancos contempla equipos de hasta 70 kW.
- Distancia al suelo: el eje del terminal debe quedar, por regla general, a 2,20 m de la zona transitable más próxima.
- Ventanas frontales: hay que dejar 3 m; frente a una pared sin huecos, la distancia mínima es de 2 m.
- Plano técnico: debe mostrar recorrido, cotas, obstáculos, ventanas, material, pendiente y evacuación de condensados.
Qué exige la normativa española para evacuar los humos
El marco principal es el RITE, junto con las normas aplicables a las instalaciones de gas, las instrucciones del fabricante y las ordenanzas municipales. La regla de partida es sencilla: en edificios de nueva construcción, los productos de combustión deben evacuarse por encima de la cubierta.
Cuando se sustituye una caldera en un edificio existente, también debe utilizarse el conducto hasta cubierta si ya existe y es compatible. Si no existe o no sirve para el nuevo aparato, la solución prevista es crear uno nuevo. Por eso, una caldera de condensación no convierte automáticamente cualquier salida a fachada en legal.
Cuándo puede admitirse la salida por fachada
El RITE contempla una excepción para combustibles gaseosos y aparatos estancos de potencia útil nominal igual o inferior a 70 kW. Se aplica a viviendas unifamiliares y a determinadas reformas de edificios existentes en las que se instala una caldera individual con emisiones de NOx de clase 5.
En edificios colectivos existentes, la caldera debe acreditar esa clase 5 de NOx. Conviene comprobarlo en la ficha técnica y en la placa del equipo, porque la simple etiqueta comercial “de condensación” no sustituye a la documentación técnica.
Además de la normativa estatal, pueden intervenir la ordenanza municipal, las condiciones de la comunidad de propietarios y las reglas estéticas o de protección de la fachada. Antes de perforar el muro, yo pediría una comprobación por escrito al instalador y, si procede, la autorización correspondiente de la comunidad.
Cómo debe ser el conducto de una caldera de condensación
Estas calderas trabajan con humos más fríos que los equipos antiguos. Esa es una de sus ventajas, pero también significa que dentro del conducto se forma condensado ácido. El tubo debe resistir tanto la temperatura como la acción corrosiva de ese líquido.

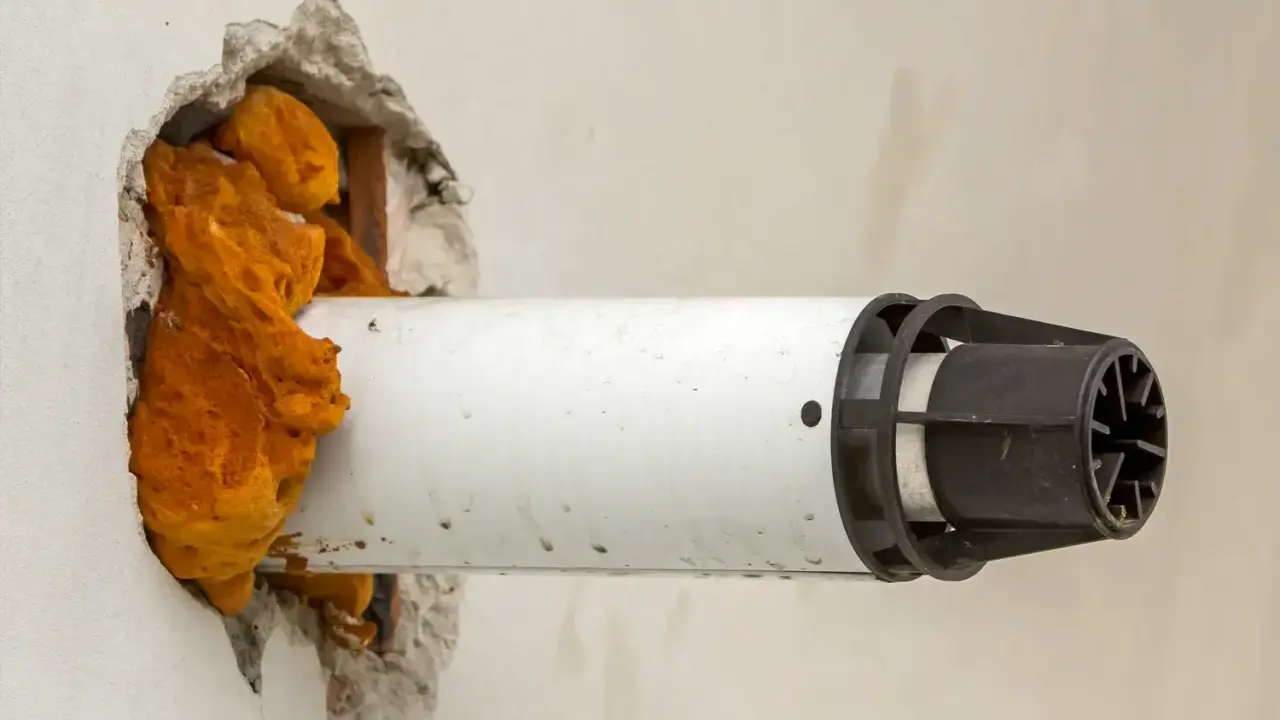

El sistema de evacuación tiene que ser el diseñado o aprobado por el fabricante. Puede utilizar tubos plásticos específicos, rígidos o flexibles, siempre que sean resistentes al condensado y adecuados para trabajar en sobrepresión, que es habitual en aparatos con extractor.
Salida concéntrica o tubos independientes
| Sistema | Cómo funciona | Cuándo suele utilizarse |
|---|---|---|
| Concéntrico | El tubo interior expulsa los gases y el exterior toma aire del exterior. | Recorridos cortos hacia fachada o cubierta. |
| Conductos independientes | Un tubo realiza la admisión y otro la evacuación. | Recorridos más largos o trazados con mayores limitaciones. |
| Chimenea colectiva | Varios equipos conectan a un sistema común calculado para ese uso. | Edificios con instalación colectiva o soluciones comunitarias. |
El formato concéntrico 60/100 mm es frecuente, pero no debe tomarse como una medida universal. El diámetro, la longitud máxima y el número de codos dependen del modelo concreto. Un tramo horizontal puede tener una pérdida equivalente a varios metros de tubo recto, de modo que alargarlo sin consultar el manual puede provocar fallos de combustión.
Pendiente y evacuación de condensados
El tramo horizontal debe ser lo más corto posible y tener pendiente hacia la caldera, salvo que el fabricante indique otra configuración certificada. Así se evita que el agua quede atrapada en el conducto y se facilita su retorno al sifón del equipo.
La caldera necesita una conexión a desagüe para eliminar el agua producida durante la condensación. No es aceptable dejar que el líquido gotee sobre la fachada, el balcón o la vía pública. En instalaciones concretas puede ser necesario un sistema de neutralización, especialmente cuando así lo exige el fabricante, el proyecto o la normativa local.
Distancias mínimas para una salida directa a fachada
Las distancias se miden desde el terminal de evacuación y no deben calcularse “a ojo”. La posición de una ventana, una rejilla de ventilación o un balcón puede cambiar por completo la solución. En mis comprobaciones, este es uno de los puntos que más problemas genera porque se mide solo la distancia al hueco propio y se olvidan los elementos de las viviendas cercanas.
| Elemento próximo | Distancia mínima orientativa según el RITE |
|---|---|
| Zona de paso o permanencia de personas | 2,20 m en vertical desde el nivel del suelo más próximo |
| Ventana o rejilla situada de frente | 3 m |
| Pared frontal sin ventanas ni ventilación | 2 m |
| Pared lateral con ventana o hueco de ventilación | 1 m |
| Pared lateral sin ventanas ni ventilación | 30 cm |
| Otra salida de humos al mismo nivel | 60 cm, reducibles a 30 cm con deflectores adecuados |
| Ventana o rejilla en el mismo plano | 40 cm, salvo que la salida se sitúe por encima |
En fachadas con balcones, terrazas, galerías o cornisas hay reglas adicionales. Si el eje del tubo queda a menos de 30 cm del techo de ese espacio, normalmente debe prolongarse hasta acercarse al límite del techo, respetando la longitud indicada por el fabricante. Cuando la distancia es superior a 30 cm, el terminal no debe sobresalir más de 10 cm de la pared, salvo indicación técnica específica.
En un patio de ventilación también cuentan las dimensiones del espacio. Para aparatos conducidos en edificios existentes, el patio debe tener como referencia una superficie mínima de 4 m² y, si está cubierto, una comunicación permanente con el exterior equivalente al 25 % de su sección en planta, con un mínimo de 4 m².
Estas cifras son una base de comprobación, no una autorización automática. La UNE 60670-6, el manual del equipo y las condiciones del edificio pueden añadir requisitos. Si una distancia no se cumple, a veces se emplean deflectores certificados, pero no conviene improvisar una prolongación artesanal.
Qué debe aparecer en un plano correcto
Un plano útil no se limita a dibujar una línea desde la caldera hasta la pared. Tiene que permitir que otra persona compruebe si el trazado es viable, si se respetan las distancias y si el sistema puede mantenerse sin desmontar media vivienda.
Información imprescindible
- Ubicación exacta de la caldera, con potencia y modelo.
- Tipo de evacuación, por ejemplo concéntrica, independiente, vertical o colectiva.
- Diámetros y material de cada tramo.
- Longitud total, número de codos y equivalencias indicadas por el fabricante.
- Pendiente del tramo horizontal y sentido de evacuación del condensado.
- Altura del terminal respecto al suelo, ventanas, balcones y zonas de paso.
- Ventanas, puertas, rejillas de ventilación y huecos de fachada propios y colindantes.
- Recorrido alternativo hasta cubierta si la salida directa no resulta admisible.
- Ubicación del desagüe, sifón, registros y puntos de inspección.

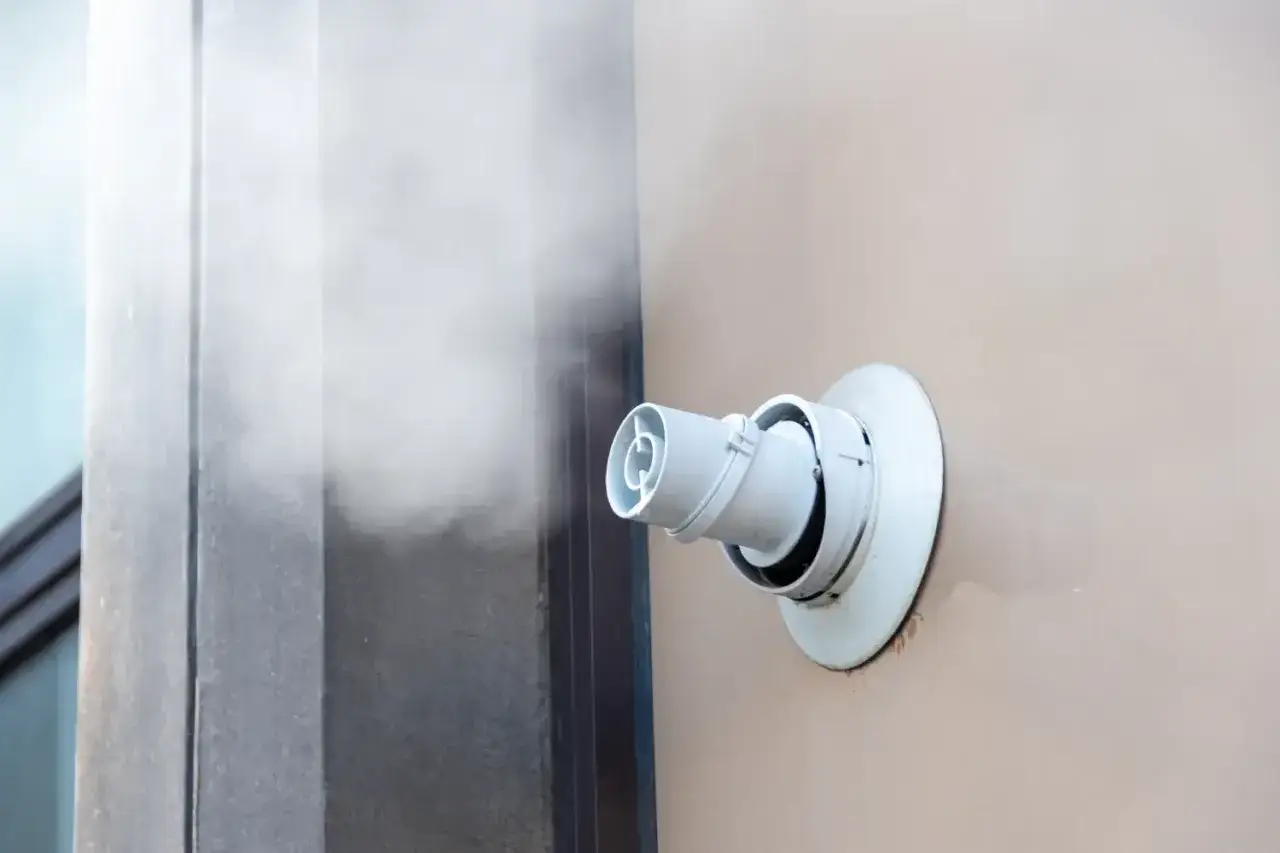

Para una salida a fachada, el plano debe incluir las cotas horizontales y verticales de cada obstáculo. Yo marcaría también la dirección del penacho de humos, porque una distancia correcta en planta puede resultar molesta si el vapor se dirige directamente a una ventana.
Lee también: Planos de baños con medidas para acertar la reforma
Un ejemplo sencillo
Imaginemos una caldera estanca de gas instalada en un piso de un edificio antiguo. El terminal queda a 2,30 m del suelo, a 1,10 m de una ventana lateral y a 3,20 m de una ventana frontal. En principio, esas tres medidas superan los mínimos habituales.
Sin embargo, todavía habría que verificar la distancia a otras salidas, la clase de NOx, el permiso para actuar sobre la fachada, el recorrido máximo del modelo y la evacuación del condensado. El plano sirve precisamente para detectar esos detalles antes de comenzar la obra.
Errores que pueden invalidar una instalación
La mayoría de los problemas no aparecen porque falte una pieza sofisticada, sino porque se ha dado por válida una solución aparentemente lógica. Una salida corta y limpia puede ser incorrecta si está demasiado cerca de una ventana o si el tubo no está certificado para condensación.
- Instalar el terminal en fachada solo porque la caldera es de condensación.
- Usar un tubo antiguo de aluminio o una chimenea de obra sin comprobar su compatibilidad.
- Aumentar la longitud del conducto sin recalcular las pérdidas por codos.
- Crear una pendiente hacia la fachada y permitir el goteo de condensados.
- Conectar el equipo a un conducto colectivo que no está diseñado para calderas estancas en sobrepresión.
- Medir únicamente la ventana del propietario y olvidar huecos, balcones o rejillas de otros pisos.
- Obstruir un patio pequeño con varios terminales sin comprobar su superficie y ventilación.
- Ocultar el registro o el sifón detrás de un mueble sin acceso para mantenimiento.
Tampoco recomiendo mezclar componentes de distintas marcas sin una justificación técnica. La estanqueidad de las juntas es especialmente importante en estos equipos, ya que el conducto puede trabajar a presión positiva y una unión defectuosa puede liberar productos de combustión.
Cómo revisar el proyecto antes de aceptar el presupuesto
Antes de contratar, pediría una propuesta que separe claramente el equipo, el conducto, la obra de albañilería, el desagüe de condensados y la puesta en marcha. Así se evita comparar un precio que solo incluye la caldera con otro que ya contempla la adaptación hasta cubierta.
- Identificar el caso legal. Confirmar si se trata de obra nueva, vivienda unifamiliar o reforma de un edificio existente.
- Revisar el conducto disponible. Comprobar su estado, sección, estanqueidad y compatibilidad con la nueva caldera.
- Medir la fachada o la cubierta. Anotar ventanas, rejillas, balcones, paredes laterales y niveles de paso.
- Consultar el manual. Verificar longitudes máximas, diámetros, codos, terminales y pendiente permitida.
- Resolver los condensados. Incluir sifón, desagüe y, cuando corresponda, neutralización.
- Completar la documentación. Solicitar la puesta en servicio, el certificado o la documentación que corresponda a la instalación.
Cuando la salida por fachada deja dudas, la opción más sólida suele ser llevar el conducto a cubierta, aunque implique más obra. Puede encarecer el presupuesto, pero elimina buena parte de los conflictos con ventanas, vecinos y futuras reformas de la fachada.
La decisión que evita rehacer la obra
La respuesta corta es esta: una caldera de condensación necesita un sistema de evacuación estanco, resistente al condensado y compatible con el fabricante. La salida por fachada puede ser válida en algunos casos, pero la cubierta sigue siendo la solución general en edificios nuevos y una alternativa muy recomendable cuando el trazado es complejo.
Antes de comprar la caldera, pediría un plano acotado y una confirmación técnica de la salida. En una reforma doméstica, esos dos documentos suelen ahorrar más problemas que elegir un equipo unos cientos de euros más barato.
