Una bomba de calor puede alargar mucho la temporada de baño, pero solo funciona bien cuando el agua sigue el recorrido correcto y el equipo recibe el caudal que necesita. El esquema de instalación debe integrar filtración, bypass, tratamiento químico, desagüe de condensados y una alimentación eléctrica segura. Aquí explico cómo ordenar cada elemento, qué medidas comprobar y qué errores conviene evitar en una piscina doméstica en España.
La instalación correcta depende del agua, el aire y el control eléctrico
- Orden hidráulico: piscina, bomba de filtración, filtro, bomba de calor y tratamiento químico.
- Bypass: permite regular el caudal y aislar el equipo para mantenimiento o invernaje.
- Ubicación: exterior, sobre una base estable, con ventilación y al menos 50 cm libres frente a obstáculos.
- Caudal: debe ajustarse según el manual del modelo y comprobarse mediante el diferencial de temperatura.
- Protección: la línea eléctrica debe ser independiente, con diferencial de 30 mA y protecciones dimensionadas por un profesional.
El esquema hidráulico que evita la mayoría de los problemas

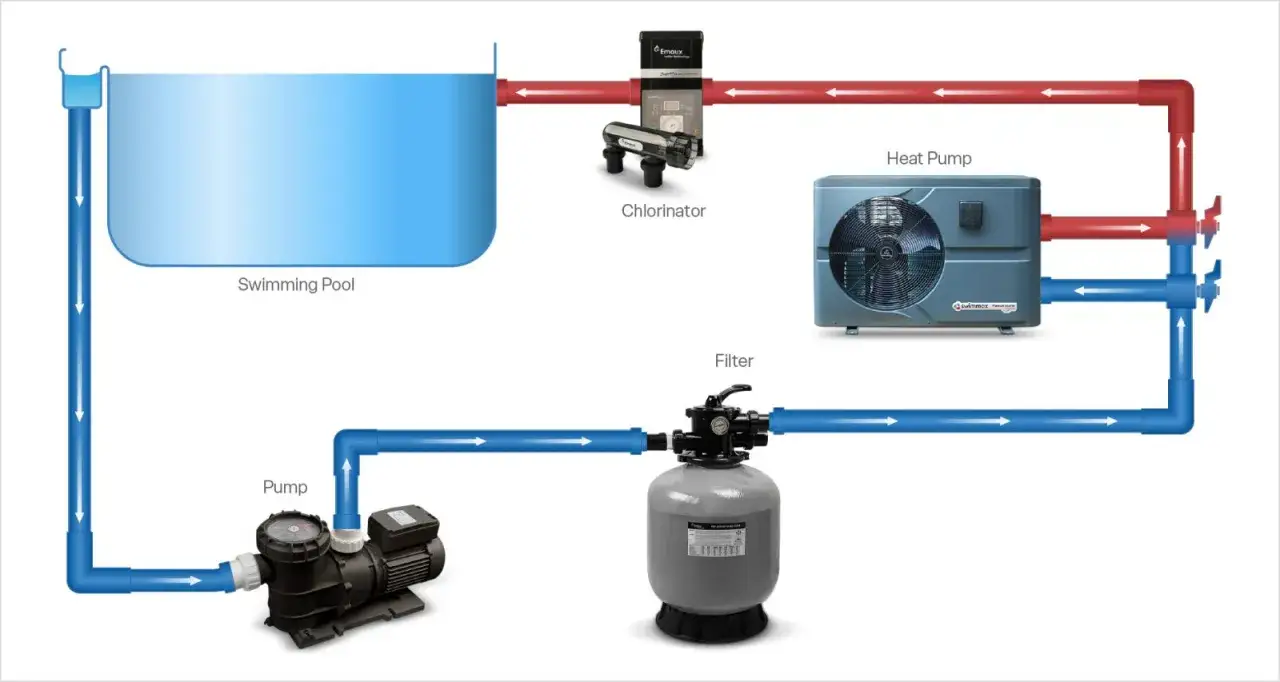

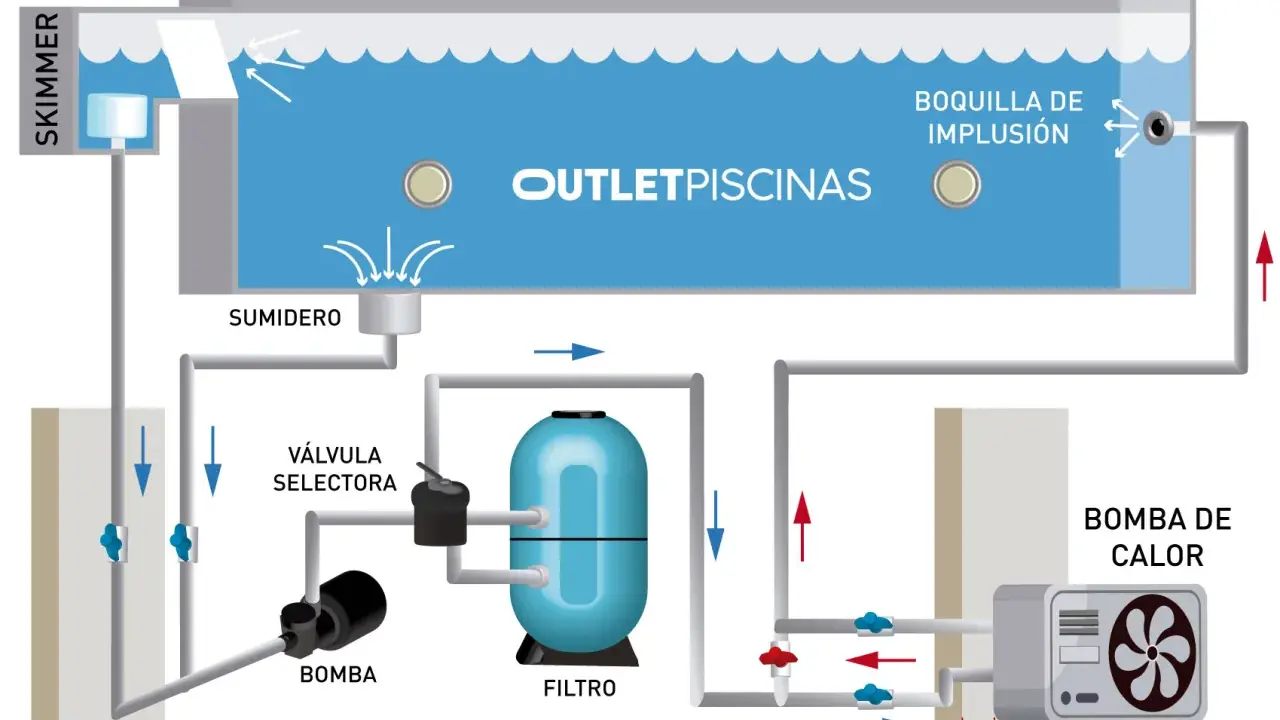

El recorrido más habitual es sencillo. El agua sale de la piscina por el skimmer y el sumidero, pasa por la bomba de filtración y el filtro, entra en la bomba de calor y vuelve a la piscina ya templada. La secuencia básica queda así:
Piscina → bomba de filtración → filtro → bypass de la bomba de calor → tratamiento químico → boquillas de retorno → piscina
La bomba de calor se coloca normalmente después del filtro, porque el agua debe llegar sin hojas, arena ni partículas que puedan ensuciar el intercambiador. Si hay clorador salino, dosificador de pH o inyección de productos, estos elementos suelen instalarse después de la bomba de calor para reducir la concentración química que atraviesa el intercambiador de titanio.
Cómo montar el bypass
El bypass se construye con tres válvulas. Una se instala en la tubería principal y las otras dos en la entrada y la salida de la bomba de calor. Así se puede enviar todo el caudal al equipo, desviarlo parcialmente o cerrar sus conexiones sin vaciar la piscina.
- Válvula de entrada: regula el agua que entra en la bomba de calor.
- Válvula de salida: permite aislar el retorno del equipo.
- Válvula central: controla el agua que continúa por la línea principal.
En una puesta en marcha normal, no conviene abrir las tres válvulas sin comprobar el caudal. La regulación correcta depende del modelo, pero algunos fabricantes toman como referencia un diferencial aproximado de 2 °C entre la entrada y la salida. Si la diferencia es demasiado alta, suele faltar caudal; si es casi inexistente, puede estar pasando demasiada agua por el intercambiador.
La tubería de PVC de 50 mm es frecuente en equipos residenciales, aunque no debe darse por universal. Hay modelos que utilizan 63 mm, conexiones especiales o adaptadores, por lo que yo empezaría siempre por el manual y no por el diámetro de la instalación existente.
Dónde colocar la bomba de calor para que rinda y dure
Una bomba de calor de piscina necesita tomar aire exterior y expulsarlo después de enfriarlo. Por eso debe instalarse en un espacio abierto y bien ventilado, nunca dentro de un cuarto técnico cerrado ni en un recinto donde el aire pueda recircular continuamente.
La base debe ser firme, horizontal y ligeramente elevada para evitar que el agua se acumule bajo el aparato. Los soportes antivibración ayudan a reducir el ruido y evitan que las vibraciones se transmitan al pavimento o a la pared.
Distancias y orientación del equipo
Como referencia habitual, se recomienda mantener el equipo a 2 metros como mínimo del borde de la piscina, aunque la normativa y el manual de cada modelo pueden establecer condiciones concretas. También conviene dejar al menos 50 cm libres alrededor, especialmente en la zona de entrada y salida de aire.
No dirigiría la descarga de aire hacia una pared cercana, una terraza de uso frecuente o una ventana. Además de aumentar el ruido, el aire frío puede volver a entrar en el ventilador y reducir el rendimiento. Una distancia hidráulica corta también ayuda, porque disminuye las pérdidas de carga y de temperatura en las tuberías.
El agua de condensación que produce el equipo debe evacuarse de forma controlada. No es una fuga del circuito hidráulico, pero puede generar charcos, humedad o manchas si cae directamente sobre una fachada o una zona de paso.
Cómo calcular la potencia sin fiarse solo de los metros cúbicos
El volumen de la piscina importa, pero no es el único dato. También influyen la zona climática, el viento, la temperatura exterior, la superficie expuesta, la temperatura deseada y, sobre todo, si se utiliza una cubierta térmica cuando la piscina no está en uso.
| Volumen aproximado | Potencia orientativa | Uso más razonable |
|---|---|---|
| 20-30 m³ | 6-9 kW | Temporada templada y piscina protegida |
| 30-50 m³ | 9-15 kW | Uso residencial habitual con cubierta |
| 50-70 m³ | 15-20 kW | Mayor superficie, viento o temporada larga |
| Más de 70 m³ | 20 kW o más | Dimensionado específico según clima y objetivo |
Estos rangos solo sirven para orientar una primera decisión. Una piscina de 40 m³ en Málaga, protegida del viento y cubierta por la noche, puede necesitar menos potencia que otra de 30 m³ situada en una zona fría y expuesta. El error más frecuente es escoger una unidad demasiado pequeña y esperar que caliente rápidamente en abril o durante noches frías.
Un cálculo sencillo para entender los tiempos
Para elevar un grado la temperatura de 1 m³ de agua se necesitan aproximadamente 1,16 kWh térmicos. Por ejemplo, calentar 50 m³ desde 20 °C hasta 25 °C requiere unos 290 kWh teóricos, sin contar las pérdidas.
Una máquina de 12 kW necesitaría alrededor de 24 horas en condiciones ideales. En la práctica, el proceso puede alargarse a uno o dos días porque la piscina pierde calor por evaporación, viento y paredes. Por eso la cubierta no es un accesorio menor, sino una de las medidas que más reduce el consumo.
La conexión eléctrica debe quedar separada del circuito de filtración
La potencia eléctrica de la bomba de calor no equivale a su potencia térmica. Una unidad que entrega 12 kW de calor puede consumir bastante menos electricidad, pero la intensidad real depende del COP, la temperatura del aire, el modo de funcionamiento y el tipo de compresor.
La instalación debe contar con una línea eléctrica adecuada para el equipo, protección magnetotérmica y diferencial de 30 mA. La sección del cable y el calibre de las protecciones se calculan a partir de la placa del aparato, la longitud del tendido y la forma de instalación. No recomiendo reutilizar sin comprobar el mismo circuito de la depuradora.
En los manuales de fabricantes como Hayward se insiste en que el cableado y el disyuntor deben adaptarse al modelo concreto. Si el compresor hace saltar el cuadro, no conviene aumentar el amperaje de la protección sin más, porque el problema puede estar en la sección del cable, la caída de tensión o una avería del equipo.
Cómo coordinar filtración y calefacción
La bomba de calor necesita circulación de agua para funcionar. El cuadro de control debe impedir que el compresor arranque cuando la bomba de filtración está parada, o bien programar ambos equipos para que trabajen coordinados durante las horas de calefacción.
Una programación práctica consiste en hacer funcionar la filtración durante las horas de mayor temperatura exterior y mantener la cubierta colocada cuando no se utiliza la piscina. En una instalación con bomba de velocidad variable, el bypass debe regularse con la velocidad que realmente se utilizará durante la mayor parte del día, porque el caudal cambia al cambiar las revoluciones.
La puesta en marcha paso a paso y los fallos que conviene evitar
- Limpiar el filtro y comprobar que las tuberías no contienen aire ni residuos de PVC.
- Abrir parcialmente el bypass y confirmar que el agua circula por la bomba de calor.
- Revisar las uniones de entrada y salida antes de conectar la alimentación eléctrica.
- Encender primero la filtración y esperar a que el caudal sea estable.
- Activar la bomba de calor y comprobar que no aparece una alarma de falta de flujo.
- Ajustar el bypass siguiendo el caudal y el diferencial de temperatura indicados por el fabricante.
- Programar la temperatura y observar durante la primera hora si hay condensación normal, vibraciones o fugas.
Una señal de funcionamiento normal es que el aire expulsado esté más frío que el ambiente y que aparezca agua de condensación bajo el equipo. En cambio, una alarma de caudal, una tubería que vibra o un diferencial térmico excesivo indican que hay que revisar válvulas, filtro, bomba o diámetro de tubería.
Lee también: Barbacoa de obra - guía para hacerla bien desde el inicio
Errores muy comunes
- Instalarla antes del filtro: el intercambiador recibe suciedad y pierde rendimiento.
- Eliminar el bypass: se complica el mantenimiento y resulta difícil regular el caudal.
- Encerrarla para reducir el ruido: la falta de aire puede provocar bajo rendimiento y averías.
- Colocar el clorador antes del equipo: aumenta la exposición del intercambiador a productos químicos.
- Usar una potencia mínima sin cubierta: las pérdidas nocturnas pueden superar la capacidad de calentamiento.
- Conectar todo al mismo circuito: puede provocar disparos de protección y caídas de tensión.
Para el invernaje, se deben cerrar las válvulas, desconectar el equipo y vaciar el agua de su interior según las indicaciones del fabricante. Dejar agua atrapada en las conexiones durante una helada puede dañar el intercambiador, incluso en zonas de España donde las temperaturas bajo cero sean ocasionales.
El detalle que más mejora el resultado final
Un buen esquema de instalación no termina cuando la bomba de calor empieza a producir aire frío. La combinación que suele marcar la diferencia es potencia bien calculada, bypass regulado, filtración coordinada y cubierta térmica. Si uno de estos elementos falla, el equipo puede funcionar durante muchas horas sin alcanzar la temperatura esperada.
Yo reservaría la parte eléctrica y la comprobación final del caudal para profesionales cualificados, especialmente cuando la piscina está cerca de la vivienda o existen equipos de electrólisis y automatización. Un plano sencillo, las instrucciones del modelo y una previsión de mantenimiento hacen que la instalación sea más segura, silenciosa y fácil de conservar durante años.
