Un suelo radiante bien resuelto no depende solo del acabado final. La clave está en cómo se organiza el agua, qué piezas forman cada lazo y hasta dónde conviene apurar la longitud o la temperatura para que la vivienda gane confort sin disparar el consumo. Aquí explico, con enfoque práctico, cómo funciona un circuito de suelo radiante, qué componentes importan de verdad y qué reviso yo antes de dar una reforma por bien planteada.
Lo esencial que conviene tener claro antes de diseñarlo
- El suelo radiante trabaja mejor a baja temperatura, normalmente en torno a 40-45 °C de impulsión.
- La superficie del pavimento no debería superar, como referencia general, los 29 °C en uso de calefacción.
- El colector, el equilibrado hidráulico y la longitud de cada circuito son tan importantes como la caldera o la aerotermia.
- En instalaciones con tubo de 16 mm, 100 m por circuito es una referencia cómoda y muy habitual.
- En España, una instalación hidráulica suele moverse, de forma orientativa, entre 50 y 80 €/m², sin contar el generador.
- Si se combina con aerotermia, el sistema gana eficiencia; para refrescar en verano exige control de condensación.

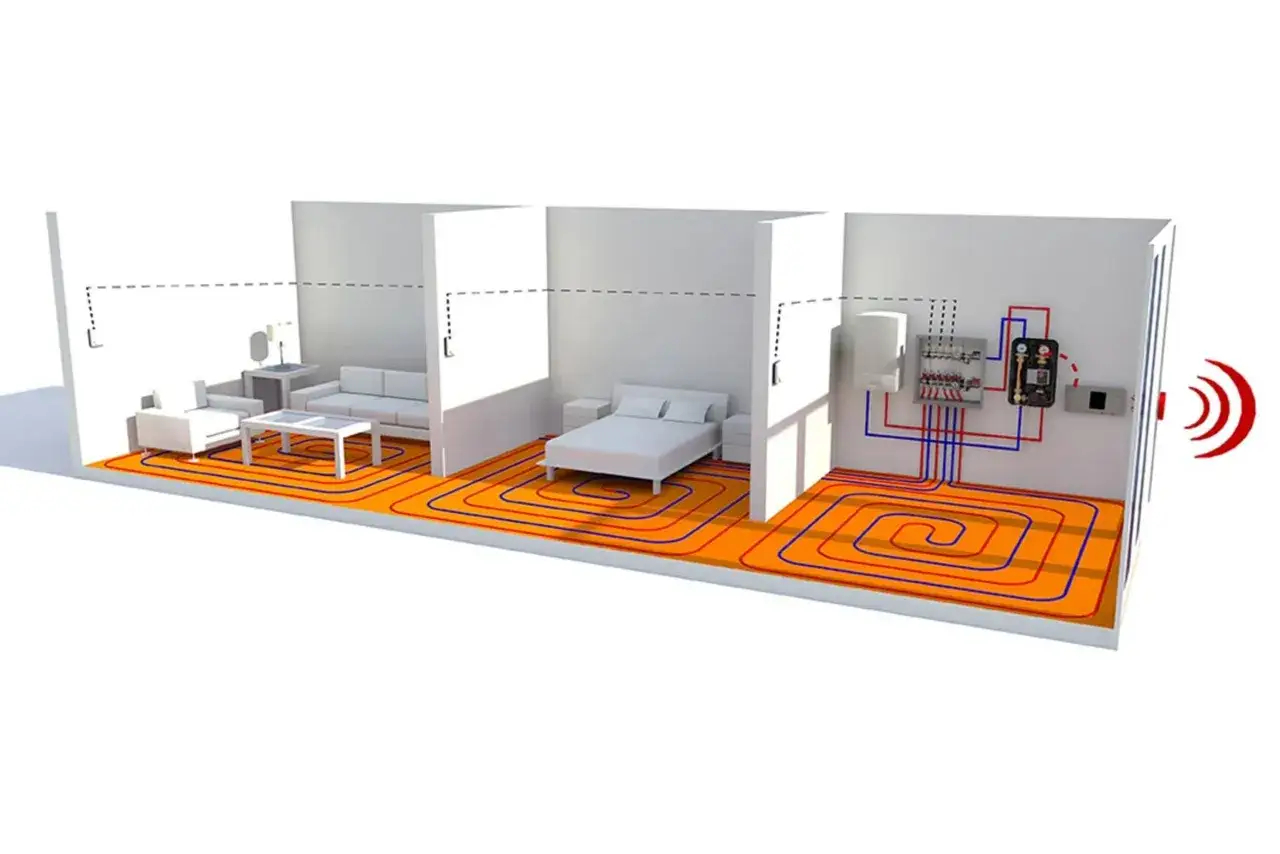

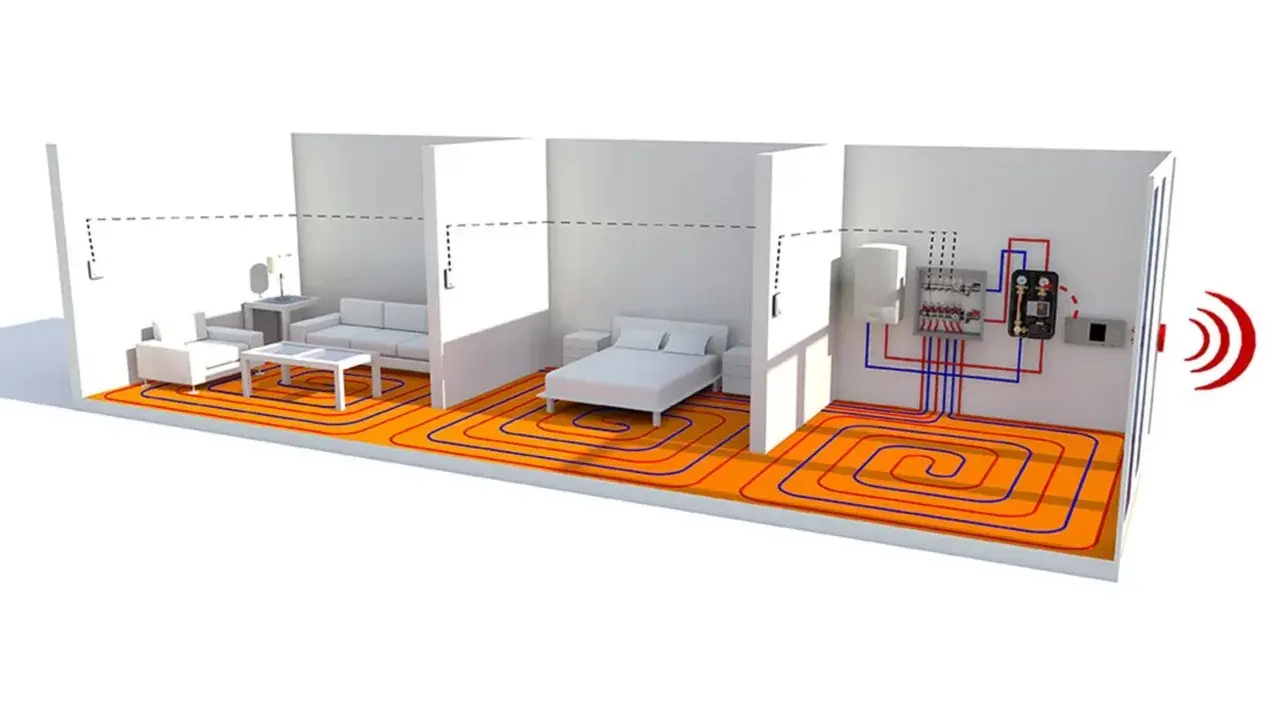

Qué hace realmente un circuito de suelo radiante
Yo suelo explicarlo de forma simple: el circuito no “calienta el suelo”, sino que distribuye agua templada por una red de tuberías embebidas bajo el pavimento para que el calor suba de forma uniforme. Esa uniformidad es la gran diferencia frente a un radiador tradicional, porque no concentras la temperatura en un punto, sino que repartes el confort por toda la estancia.
Según la guía técnica del IDAE, las temperaturas de trabajo suelen moverse en torno a 40-45 °C, de manera que la superficie del pavimento no supere aproximadamente los 29 °C. Ese dato no es decorativo: marca la diferencia entre una instalación eficiente y otra que obliga al generador a trabajar más de la cuenta.
También hay un matiz que a menudo se pasa por alto: el suelo radiante tiene mucha inercia térmica. Eso significa que tarda algo más en reaccionar, pero mantiene mejor la temperatura. En una vivienda bien aislada, esa característica juega a favor; en una casa con pérdidas importantes, obliga a diseñar con más precisión. Y precisamente por eso los componentes importan tanto como el esquema general.
Si entiendes esta base, ya puedes valorar con más criterio qué piezas debe llevar la instalación y qué decisiones afectan al rendimiento real.
Las piezas que no pueden faltar
Cuando reviso una instalación, no empiezo por el acabado visible, sino por lo que quedará oculto durante años. La red puede estar bien pintada en el plano y, aun así, funcionar mal si uno de estos elementos está mal resuelto.
| Pieza | Función | Qué compruebo yo |
|---|---|---|
| Generador térmico | Produce el agua caliente o templada que alimenta el sistema | Que trabaje a baja temperatura y sea compatible con el suelo radiante |
| Colector | Reparte el caudal entre los distintos circuitos | Que tenga caudalímetros, llaves de corte y acceso cómodo para equilibrar |
| Tuberías | Transportan el agua por cada estancia o zona | Material, diámetro, radio de curvatura y continuidad de cada lazo |
| Aislamiento | Evita que el calor se pierda hacia abajo | Espesor suficiente y continuidad sin puentes térmicos |
| Mortero o placa seca | Distribuye el calor hacia el pavimento | Compatibilidad con la reforma, altura disponible y tiempos de secado |
| Actuadores y termostatos | Abren o cierran cada zona según la demanda | Que permitan zonificar la vivienda con lógica, no solo “por habitaciones” |
| Bomba y válvula de mezcla | Ajustan caudal y temperatura de impulsión | Que estén dimensionadas para la pérdida de carga real de la instalación |
Dos piezas merecen un comentario aparte. El caudalímetro sirve para ver y ajustar cuánta agua circula por cada circuito; es una herramienta de equilibrio, no un adorno. Y el actuador es el pequeño motor que abre o cierra un lazo cuando el termostato pide calor. Si el colector no está bien equilibrado, el sistema puede calentar una zona demasiado y dejar otra corta de temperatura.
Cuando estas piezas están bien pensadas, la instalación deja de depender del azar. A partir de ahí, el siguiente paso es diseñar bien la red de circuitos para que el calor llegue donde tiene que llegar.
Cómo lo diseño para que reparta bien el calor
Aquí es donde se gana o se pierde gran parte del resultado. Yo no me quedo en “poner tubo por todo el suelo”; primero miro la demanda térmica de la vivienda, el aislamiento, las pérdidas por fachada y el tipo de uso de cada estancia. No necesita el mismo planteamiento un salón soleado en una reforma bien aislada que un dormitorio interior en una vivienda antigua.
Hay tres decisiones que marcan el diseño:
- El paso entre tubos, que suele moverse entre 10 y 20 cm según la carga térmica de la zona.
- La longitud de cada circuito, que conviene mantener controlada para no disparar la pérdida de carga.
- El equilibrado hidráulico, que reparte el caudal real entre los distintos lazos.
| Variable | Referencia práctica | Por qué importa |
|---|---|---|
| Paso entre tubos | 10-20 cm, ajustado a la carga térmica | Cuanto más cerrado es el paso, más uniforme es el calor en zonas frías o con más pérdidas |
| Longitud de circuito | En tubo de 16 mm, 100 m suele ser una referencia cómoda | Evita caídas de presión excesivas y facilita el equilibrado |
| Temperatura de impulsión | 40-45 °C como orden habitual | Mantiene la eficiencia y protege el confort superficial |
| Zonificación | Por usos y horarios, no solo por metros cuadrados | Permite que la vivienda responda mejor a la ocupación real |
En muchos sistemas con tubo de 16 mm, yo trato los 100 m por circuito como una frontera prudente, no como una obsesión matemática. Se puede estudiar otra configuración, pero alargar demasiado el lazo complica el caudal y hace más difícil equilibrar el conjunto. La diferencia se nota menos en el plano que en el comportamiento diario.
También conviene respetar la lógica del espacio. Cerca de grandes superficies acristaladas o en estancias más exigentes, suelo reducir el paso entre tubos. En zonas menos críticas, se puede abrir algo más. Esa pequeña variación suele rendir mejor que una distribución uniforme forzada.
Con el diseño claro, el problema deja de ser “si calienta” y pasa a ser “qué puede salir mal”. Y ahí conviene ser muy concreto.
Los fallos que más caro salen
La mayoría de problemas en estos sistemas no vienen de un fallo espectacular, sino de varios errores pequeños que se acumulan. Yo me fijo especialmente en estos:
- Hacer circuitos demasiado largos, porque luego cuesta equilibrarlos y el calor no llega igual a todas las zonas.
- Olvidar el aislamiento bajo la solera, que convierte parte de la energía en pérdida directa hacia abajo.
- Trabajar con temperaturas de impulsión demasiado altas, lo que empeora la eficiencia y puede generar un confort menos estable.
- No zonificar bien la vivienda, algo que obliga a calentar igual espacios con usos muy distintos.
- Elegir un pavimento poco favorable, como ciertos suelos muy aislantes o alfombras gruesas que frenan la transmisión térmica.
- Instalar sin una puesta en marcha seria, porque el primer ajuste de caudales y consignas suele ser decisivo.
Hay otro error que veo mucho en reformas: pensar que el suelo radiante arregla por sí solo una envolvente deficiente. No lo hace. Si la vivienda tiene fugas térmicas importantes, el sistema funcionará, pero perderá parte de su ventaja. En ese caso, la prioridad real es mejorar aislamiento, carpinterías y sellados antes de confiarlo todo a la climatización.
Y ya que hablamos de dinero, merece la pena poner números para saber cuándo esta solución tiene sentido y cuándo se queda corta como inversión.
Cuánto cuesta y cuándo compensa
En España, una instalación hidráulica de suelo radiante suele situarse, de forma orientativa, entre 50 y 80 €/m² ya instalada. Eso encaja bastante bien con lo que se ve en presupuestos de reforma, aunque el precio cambia según la altura disponible, la complejidad de la obra y el tipo de pavimento final.
Para hacerse una idea rápida, una vivienda de 150 m² puede moverse aproximadamente entre 7.500 y 12.000 € solo para la parte del sistema y su instalación básica. Si además añades el generador, la cifra sube con rapidez. En el caso de la aerotermia, el conjunto completo para calefacción y agua caliente sanitaria puede situarse, de forma muy general, entre 6.000 y 25.000 €, según potencia, marca y alcance de la obra.
| Escenario | Cuándo me parece más razonable | Comentario práctico |
|---|---|---|
| Obra nueva | Siempre que se busque eficiencia y confort estable | Es el contexto ideal porque el diseño se integra desde el inicio |
| Reforma integral | Cuando se levanta el pavimento y se puede rehacer la base | Permite plantear aislamiento, colectores y zonificación con más libertad |
| Vivienda con poca altura | Si se usan sistemas de baja altura o en seco | Es una buena salida, pero suele ser más delicada de diseñar y, a veces, más cara |
| Piso pequeño y muy compartimentado | Solo si la demanda térmica y la reforma lo justifican | A veces el retorno no compensa frente a soluciones más simples |
Mi lectura es bastante clara: compensa cuando quieres confort continuo, eficiencia y una solución duradera, especialmente si el edificio ya va a sufrir una reforma importante. Compensa menos cuando el coste de abrir suelos, subir alturas y rehacer acabados se come gran parte del presupuesto. En una vivienda pequeña, yo haría números con calma antes de decidir.
Y si hay un generador que encaja especialmente bien con este sistema, ese es la aerotermia. Pero aquí también hay matices que conviene conocer antes de lanzarse.
Aerotermia, refrescamiento y uso real en España
La combinación suelo radiante y aerotermia funciona bien porque ambos trabajan a baja temperatura. Eso reduce el esfuerzo de la bomba de calor y ayuda a que el sistema sea más eficiente que otras combinaciones más tradicionales. En una casa bien aislada, el resultado suele ser especialmente bueno en confort continuo y consumo contenido.
Ahora bien, cuando se quiere usar también para refrescar en verano, yo pondría dos condiciones encima de la mesa. La primera es que exista control de condensación, para evitar que la humedad del aire haga aparecer agua sobre el pavimento. La segunda es que la vivienda tenga una estrategia razonable de deshumidificación y protección solar. Sin eso, el sistema puede enfriar, pero no necesariamente hacerlo de manera cómoda o segura.
En España esto importa mucho porque el comportamiento real cambia bastante entre climas secos y zonas con humedad más alta. En interiores muy expuestos al sol, además, el suelo radiante no debe ser la única respuesta a la carga térmica. Yo lo veo más como una pieza central de un sistema bien pensado que como un atajo milagroso.
Cuando todo encaja, la solución no solo mejora el confort: también encaja muy bien con una vivienda más sostenible y con menos picos de consumo.
Lo que revisaría antes de cerrar una reforma
- Que la vivienda tenga un aislamiento coherente con el sistema que vas a instalar.
- Que el proyecto incluya el plano de circuitos, con longitudes, pasos y zonas bien definidos.
- Que el colector sea accesible para poder equilibrar caudales sin desmontar media obra.
- Que el pavimento elegido no estrangule la transmisión del calor.
- Que exista una puesta en marcha real, no solo una entrega “por acabado”.
- Que el instalador explique cómo se regula cada zona y qué mantenimiento básico hay que prever.
Si yo tuviera que dejar una idea final, sería esta: el verdadero rendimiento no depende de un único componente, sino de la suma entre diseño hidráulico, aislamiento, temperatura de trabajo y puesta en marcha. Cuando esas piezas están alineadas, el suelo radiante deja de ser una promesa técnica y se convierte en un confort muy estable, silencioso y razonablemente eficiente para una reforma bien hecha.
